ups电池接线方式

时间：2023-06-15

一、安装顺序如下：

1、到现场先确定UPS、电池柜的安装位置。

2、安装电池连接线。

A、确定电池开关所在的位置，确定电池在电池柜中的正负极方向，安装好电池柜上的空气开关和接线端子。

B、开始电池线的连接、将电池的正极连接到空气开关上。

C、从下一层到上一层的电池线要用胶布包好，防止意外碰到短路，检查螺栓的拧紧情况。

D、最后留出的正负极分清楚，防止接错，正极从空气开关上接至连接端子，负极直接从电池的负极接线柱接至接线端子上。

E、查看电池柜里有没有无关的东西。

F、从电池柜将电池线连接到主机之前，用万用表测量电池的电压为103.36V，并检查正负极出线有没有接反。

如果有电池盒，将电池串起来，并根据需要连接到主机。

二、多节电池接线：

8节电池接线

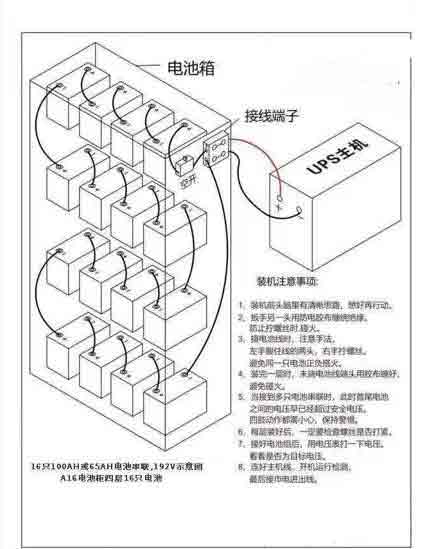

16只电池接线
